What is vSphere Distributed Switch and how it helps in Virtual Machine Networking

DVS چیست و چگونه میتواند به Virtual Machin Networking  کمک کند؟؟؟



هنگامی که در محیط مجازی از قابلیت Dvs استفاده میکنیم یکسری قابلیت هایی از جمله :

پیکربندی یکپارچه،نظارت و مدیریت متمرکز بر روی سوییچ های مجازی و دسترسی آنها برای ماشین های مجازی در سطح Datacenter در vCenter را فراهم کرده ایم.

Virtual Distributed Switch یک رابط متمرکز برای تمامی هاستها ی Esx در کل Datacenter محسوب می شود.

Dvs یکسری قابلیتها برای ما ایجاد می کند که به صورت خلاصه به آنها خواهیم پرداخت.

امیدوارم این مطالب برای شما همراهان عزیز مفید واقع شود.



Simplified Virtual Machine Network Configuration



از ویژگی های اصلی Dvs میتوان به Assign کردن Port Group های مختلف برای ماشین های مجازی بر روی هاستها،مدیریت و نظارت بر شبکه ی مجازی در میان هاستهای مختلف اشاره کرد که در ادامه به برخی از ویژگی های Dvs خواهیم پرداخت.

۱-کنترل مرکزی و پیکربندی Port Group های سوییچ مجازی.

۲-نام گذاری یکپارچه برای هر Port Group در بین هاستهای مختلف.

۳-ایجاد Policy پیشرفته بر روی Port Group های ایجاد شده (,….Security,Traffic Shaping)

۴-ایجاد LACP برای یکی کردن Uplink ها، که این پیکربندی هم باید از سمت vSphere و سوییچ فیزیکی (etherchannel) باشد.

۵-قابلیت Health Check که برای بررسی سلامت اتصال شبکه مجازی و فیزیکی استفاده می شود.



Enhanced Network Monitoring and Troubleshooting Capabilities



Dvs قابلیتهای نظارتی و عیب یابی هم برای ما فراهم می کند از جمله:

۱-Rspan  و Erspan برای تجزیه و تحلیل شبکه از راه دور

۲-Ipfix Netflow v10

۳-قابلیت تهیه نسخه پشتیبان از Dvs و در صورت نیاز Restore کردن آن.



Support for Advanced vSphere Networking Features

دیگر قابلیتها:

قابلیت پیاده سازی Network I/O Control

ایجاد شبکه یکپارچه و پایدار با توجه به جابه جایی ماشین های مجازی بین هاست های مختلف.

ایجاد فیلتر جهت جلوگیری از ارسال BPDU توسط ماشین های مجازی به سوییچ فیزیکی.



نتیجه گیری…

با توجه به این که Dvs قابلیتهای بسیار پیشرفته ای در شبکه به ما ارائه میدهد که در عین حال،سادگی و پیکر بندی و مدیریت یکپارچه و آسان برای ما فراهم میکند.

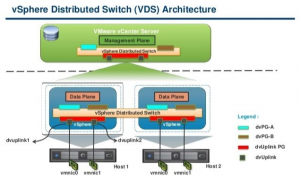

vSphere Network Switching از دو قسمت Logical  به نام های Data Plane  و Management Plane تشکیل گردیده که به طور خلاصه Data P برای برچسب گذاری بر روی پکت ها،فیلتر کردن و سوییچینگ استفاده می شود و MNG P برای ساختار کنترل و مدیریت میباشد.

در انتها توجه داشته باشید که هر vCenter میتواند تا ۱۲۸ عدد Dvs را پشتیبانی و هر Dvs می تواند تا ۵۰۰ عدد هاست را پشتیبانی کند.



پایان.
